产品简介

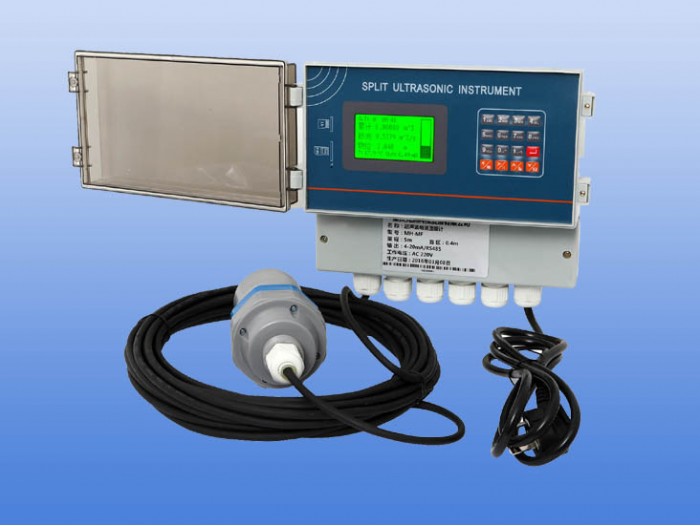

MH-MF/MP壁挂式超声波明渠流量计是一种高精度的利用超声波测量文丘里渠或巴歇尔槽的流量仪表,它测量声波在接触到渠道水面后反射回来的时间,然后根据公式计算出渠道的流量,它能提供流量输出,显示流速、显示总流量、显示水位。本仪表与量水堰槽配用，主要用来测量具有自由流条件的渠道内的污水流量。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水流量，可以比其它形式的仪表，具有更高的可靠性。

应用领域

★水及污水处理

★电力、矿山

★食品工业

★石油化工

★溪流、湖泊、河道

★进水渠、出水渠等

★控制系统配套使用

性能特点

★本产品内置GPRS、Wifi实现物联网

★内置多种算法,适合各种标准水堰

★坚固\稳定的传感器适用恶劣工业场合

★4~20MA隔离电流输出,可选现场总线接口

★控制继电器输出,报警继电器输出

★支持MiniSD卡数据采集（配卡8G）

流量积算仪参数

流量测量范围：0～93m³/s(和确定量程配用堰槽规格有关)

累计流量范围：9999999999 Km³

适宜堰槽类型：三角堰、矩形堰、等宽堰、巴歇尔槽

显示精度：视输入信号而定

流量误差与配用量水堰槽有关

配用三角堰：1～2% 配用矩形堰：1～4% 配用巴歇尔槽：3%

标定：出厂标定,可现场校准

显示器：中英文大屏ＬＣＤ、彩屏TFT（可选）

显示器屏显：液位高度，瞬时流量，累计流量,时流量,日流量,周流量,月流量,年月日,电池电量(可以任意设置)

信号输入（订货时选定）

数字信号：RS485(支持Modbus协议)

电流信号：4-20mA

换能器信号：电压

信号输出（订货时选定）

电压输出：DC12V或24V

模拟输出信号：0～20mA；4～20mA负载>300Ω；0～5V；0～10V

数字输出：RS485（支持Modbus）；USB、存储卡8G

无线传输：内置GPRS无线通信可选短信数据提示（采集系统可以定制）

开关输出：两路NPN/3继电器(AC:5A 250V DC:10A 24V)

供电

工作电压：DC12-24V或AC160V～250V

正常功耗：＜5W

物理性能

主机外形尺寸：240mm×184mm×110mm/185mm×256mm×60mm

外壳材质： ABS工程塑料/铸铝

安装方式：壁挂

键 盘：16位贴片按键

环境性能

工作温度：0～65℃

环境湿度：≤85RH

压力：常压

数据存储

过去168小时流量 过去31天流量

过去14周流量

过去36个月流量

过去十年流量

性能指标

量程：2m、5m、8m、10m、12m、15m、20m、25m、30m （订货时选定）

盲区：<0.25- 1.5m（与量程而不同）

发射角：小于12°（据传感器而不同）

精度：±0.25%F.S

温度补偿：自动温度补偿

频率 ：20 KHz～43.0KHz

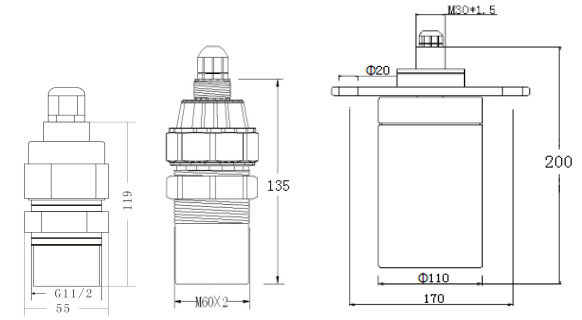

物理特性

外形尺寸：Φ55mm×119mm×G1 1/2(2m量程)

Φ92mm×198mm×M60（5m-15m量程）

Φ92mm×270mm×DN80非标法兰（20m-30m量程）

外壳材质：ABS工程塑料、尼龙

按键：16位键盘

进线电缆：10m(可选任意长度)

安装接口：G1 1/2或￠50mm圆孔(2m量程)

M60×2或￠61mm圆孔（5m-15m量程）

DN80非标法兰（20m-30m量程）

环境性能

防护等级：IP65 (可定制更高防护等级)

防爆等级：EXiaII BT4Gb(订货时选定）

工作温度: －10℃～60℃

工作压力： 常压

储存温度： ≤80%RH无结露

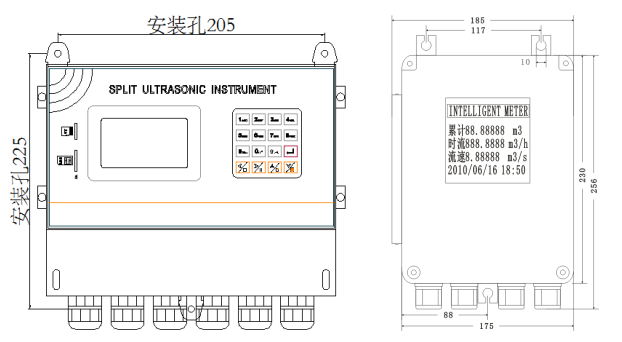

产品尺寸说明（单位mm）
